Blok Terminal

J: Blok terminal adalah blok modular dan terisolasi yang digunakan untuk mengamankan dan menghubungkan kabel atau kabel listrik. Ini memberikan cara mudah untuk membuat beberapa sambungan listrik dalam suatu rangkaian atau antara rangkaian yang berbeda. Blok terminal biasanya terdiri dari alas atau wadah yang terbuat dari bahan isolasi (seperti plastik) dengan terminal logam untuk sambungan kawat.

J: Kotak sambungan digunakan untuk melindungi dan menampung sambungan listrik, sambungan, dan kabel di dalam selungkup yang aman. Ini berfungsi sebagai wadah sambungan listrik, menyediakan ruang yang aman dan terorganisir untuk menyambung kabel sekaligus melindunginya dari unsur lingkungan.
Blok terminal digunakan untuk menghubungkan dan mengamankan kabel atau kabel listrik individu dalam suatu sirkuit. Blok terminal menyediakan cara terstruktur dan terorganisir untuk mengakhiri kabel dan membuat sambungan listrik.

A: Blok terminal tidak sama dengan relai, blok terminal adalah komponen pasif yang digunakan untuk terminasi dan penyambungan kabel, sedangkan relai adalah perangkat sakelar aktif yang digunakan untuk mengontrol aliran arus listrik dalam suatu rangkaian. Mereka melayani fungsi berbeda dalam sistem kelistrikan dan bukan merupakan komponen yang dapat dipertukarkan.

J: Tujuan utama blok terminal adalah untuk menyediakan cara yang aman dan terorganisir untuk mengakhiri, menghubungkan, dan mengelola kabel atau kabel listrik dalam suatu sirkuit. Blok terminal memainkan peran penting dalam membangun sambungan listrik yang andal dan efisien, menyediakan lingkungan yang terstruktur dan aman untuk mengelola perkabelan dalam berbagai aplikasi di seluruh industri seperti panel kontrol industri, sistem otomasi, distribusi listrik, telekomunikasi, dan banyak lagi.

J: Blok terminal adalah komponen serbaguna yang digunakan dalam berbagai aplikasi listrik dan elektronik untuk memfasilitasi sambungan kabel yang aman dan terorganisir.
Blok terminal banyak digunakan di panel kontrol industri untuk menghubungkan sinyal kontrol, catu daya, dan jalur komunikasi antara berbagai komponen seperti sakelar, relai, sensor, dan aktuator. Mereka sering digunakan untuk aplikasi pengkabelan lapangan di industri seperti manufaktur, kontrol proses, dan instrumentasi, di mana mereka menyediakan titik terminasi yang nyaman untuk perangkat dan sensor lapangan.

J: Blok distribusi digunakan untuk membagi satu masukan menjadi beberapa keluaran, sehingga memungkinkan distribusi daya atau sinyal ke beberapa perangkat atau sirkuit. Blok ini berfungsi sebagai titik terpusat di mana umpan atau sinyal daya utama dibagi menjadi beberapa cabang untuk distribusi. .
Blok terminal digunakan untuk mengakhiri dan menghubungkan kabel atau kabel listrik individual dalam suatu sirkuit. Blok ini menyediakan titik koneksi yang aman di mana kabel dapat diakhiri, memfasilitasi koneksi yang terorganisir dan terstruktur.

J: Blok terminal tersedia dalam berbagai jenis dan konfigurasi untuk memenuhi berbagai aplikasi dan kebutuhan dalam sistem kelistrikan dan elektronik.
1. Blok Terminal Sekrup: Blok terminal ini dilengkapi terminal sekrup untuk sambungan kabel. Kabel dimasukkan ke dalam terminal dan diamankan dengan mengencangkan sekrup, sehingga menghasilkan sambungan yang andal dan aman.
2. Blok Terminal Pegas: Blok terminal pegas menggunakan klem pegas atau terminal dorong untuk sambungan kabel. Kabel dimasukkan ke dalam blok terminal, dan mekanisme pegas menahannya dengan aman tanpa memerlukan sekrup.
3. Blok Terminal Penghalang: Blok terminal penghalang memiliki penghalang plastik atau logam yang memisahkan terminal yang berdekatan, memberikan isolasi listrik antar sambungan. Mereka biasanya digunakan untuk aplikasi tegangan tinggi.

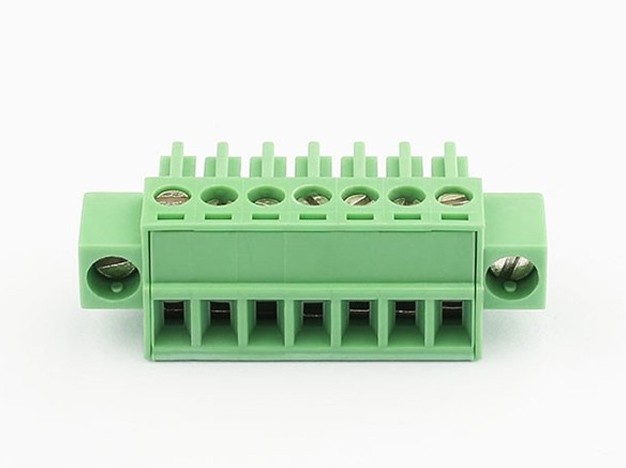

4. Blok Terminal yang Dapat Ditancapkan: Blok terminal yang dapat dicolokkan memungkinkan penyambungan dan pemutusan kabel dengan cepat dan mudah tanpa perlu pemasangan ulang kabel. Mereka dilengkapi konektor plug-in untuk kemudahan pemasangan dan pemeliharaan.
5. Blok Terminal Rel DIN: Blok terminal rel DIN dirancang untuk dipasang pada rel DIN yang biasa digunakan pada panel kontrol industri. Mereka menyediakan cara mudah untuk mengatur dan menghubungkan kabel dalam aplikasi panel kontrol.
6. Blok Terminal Feed-Through: Blok terminal feed-through memungkinkan kabel melewati blok, menyediakan titik koneksi di kedua sisi. Mereka berguna untuk menghubungkan kabel melalui panel atau penutup.
7. Blok Terminal Papan Sirkuit Cetak (PCB): Blok terminal PCB dirancang untuk dipasang langsung ke papan sirkuit tercetak. Mereka menyediakan titik koneksi untuk kabel pada PCB, memfasilitasi integrasi kabel dengan mudah ke dalam sirkuit elektronik.

A: Langkah-langkah untuk Menghubungkan ke Blok Terminal Tipe Sekrup:
1. Siapkan Kawat: Gunakan pengupas kawat untuk melepaskan sebagian kecil insulasi dari ujung kawat, biasanya sekitar 1/4 hingga 1/2 inci, sehingga konduktor telanjang terlihat.
2. Identifikasi Terminal: Tentukan terminal mana pada blok terminal yang akan Anda sambungkan kabelnya. Setiap terminal biasanya diberi label untuk identifikasi.
3. Kendurkan Sekrup: Gunakan obeng untuk mengendurkan sekrup pada terminal yang Anda sambungkan. Jangan melepas sekrup sepenuhnya; kendurkan saja secukupnya untuk memasukkan kawat.
4. Masukkan Kawat: Masukkan ujung kawat yang terbuka ke dalam slot terminal. Pastikan konduktor telanjang dimasukkan dengan aman ke dalam terminal dan tidak ada kabel yang menyimpang di luar terminal.
5. Kencangkan Kawat: Kencangkan sekrup pada terminal untuk menahan kawat pada tempatnya. Pastikan sekrup dikencangkan dengan cukup untuk membuat sambungan listrik yang baik. Hindari mengencangkan secara berlebihan karena dapat merusak kabel.
6. Periksa Sambungannya: Setelah kabel tersambung dengan aman, tarik perlahan kabel untuk memastikan kabel terpasang kuat pada tempatnya. Periksa tanda-tanda sambungan longgar atau kabel terbuka.
7. Ulangi untuk Kabel Tambahan: Jika Anda perlu menyambungkan beberapa kabel, ulangi langkah di atas untuk setiap kabel, pastikan untuk menyambungkan setiap kabel ke terminal yang benar.
8. Uji Sambungan: Setelah semua kabel tersambung, uji sambungan dengan mengalirkan listrik atau menggunakan multimeter untuk memeriksa kontinuitas dan memastikan sambungan aman dan berfungsi."
